実用化の基本設計
|

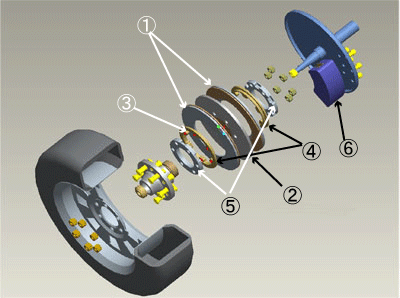

■普通自動車用
|
 |
部品説明 |
①自由回転体ディスク
②ブレーキディスク
③与圧スプリング
④与圧軸受
⑤固定軸受
⑥固定キャリパー
|
|
|
| 項目 |
摘要 |
| タイヤ外径(mm) |
タイヤ外径(mm) |
| ブレーキディスク外径(mm) |
|
| 自由回転体ディスク数 |
|
| ディスクライニング内外径 |
|
| 摩擦境界面速度(rpm) |
|
| 摩擦境界面数 |
|
| 固定キャリパー |
|
| ブレーキ制御 |
|
|
| ページのトップに戻る↑ |
|
|

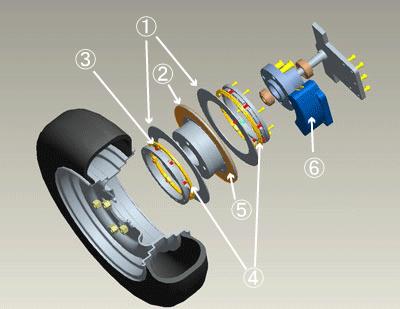

■軽自動車用・電気自動車用
|
 |
部品説明 |
①自由回転体ディスク
②ブレーキディスク
③与圧スプリング
④与圧軸受
⑤ディスクライニング
⑥固定キャリパー
|
|
|
| 項目 |
摘要 |
| タイヤ外径(mm) |
530 |
| ブレーキディスク外径(mm) |
220 |
| 自由回転体ディスク数 |
左右対称各1個 |
| ディスクライニング内外径 |
165×220 |
| 摩擦境界面速度(rpm) |
車輪回転数の1/2 |
| 摩擦境界面数 |
4 |
| 固定キャリパー |
1個 |
| ブレーキ制御 |
油圧 |
|
| ページのトップに戻る↑ |
|
|

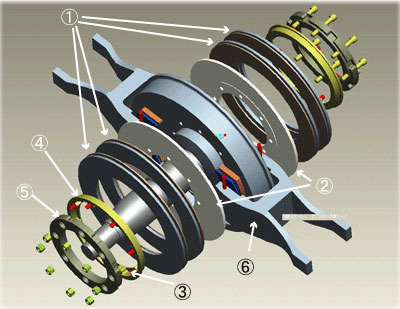

■鉄道車両用
|
 |
部品説明 |
①自由回転体ディスク
②車輪ブレーキディスク
③与圧スプリング
④与圧軸受
⑤ディスクライニング
⑥固定キャリパー
|
|
|
| 項目 |
摘要 |
| 車輪外径(mm) |
780.0 |
| 自由回転体ディスク数 |
左右対称2×2：4個 |
| 車輪ブレーキディスク |
内外各1個 |
| 摩擦境界面速度(rpm) |
車輪回転の1/3 |
| 摩擦境界面数 |
4枚×2 |
| 固定キャリパー |
180度対象2個 |
| ブレーキ制御 |
空圧 |
|
| ページのトップに戻る↑ |
|
|

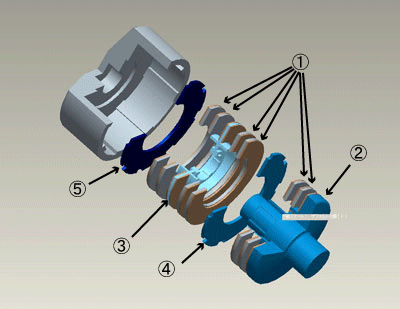

■航空機車両用 |
 |
部品説明 |
①自由回転体ディスク
②ブレーキディスク１
③ブレーキディスク２
④ブレーキディスク３
⑤ブレーキディスク４
|
|
|
| 項目 |
摘要 |
| タイヤ外径(mm) |
2200(mm) |
| 摩擦境界面内・外径 |
456・760(mm) |
| 自由回転体ディスク数 |
6枚 |
| ブレーキディスク数 |
4枚 |
| 摩擦境界面速度 |
車輪回転の1/3 |
| 摩擦境界面数 |
29 |
| 円板ディスク(多板) |
10枚 |
| ブレーキ制御 |
油圧 |
|
